西英86寸會議一體機會議電子白板電腦查詢機壁掛液晶顯示屏
發表時間：2020-12-23 瀏覽次數：2665
一、產品概述
本產品為我司自主開發設計的A系列，產品尺寸55-86寸，3840*2160P 分辨率的超高清輸入輸出顯示，適用于教學、培訓會議等商用市場應用。跟據客戶需求，產品提供多種芯片方案的Android主板和X86 OPS以及單/雙系統供客戶選擇。
產品最高可搭載 Android8.0 嵌入式操作系統，X86 OPS最高支持WIN10系統，行業定制化人機交互 UI 系統，全功能觸摸互動操作，提供友好的人機交互體驗！
產品具有豐富的多媒體輸入輸出硬件端口，以及提供了適用于教育電子白板行業應用的諸多智能化應用功能。
二、產品設計特點
1 鋁合金外框，表面噴砂并陽極氧化處理，鐵殼后蓋，主動散熱；
2 4mm物理鋼化防暴玻璃；加強視覺效果，提升觸摸體驗；
3 高速20點觸控書寫體驗，更好的圓滑度，更快的書寫速度；
4 使用國際通用標準的OPS插槽，一體化插拔式設計，方便升級與維護，外部無可見電腦模塊的連接線，機身美觀；
5 前置擴展端口：1路PC-USB 、1路全通道-USB ，方便用戶外接設備使用
6 喇叭出音前置，防止因內嵌環境導致聲音效果變質；
7 童鎖功能，通過設置可屏蔽按鍵功能；
8 支持手勢上拉菜單，菜單可快捷調節亮度聲音，以及切換信號源
9 前置按鈕一鍵啟動，可同時打開與關閉屏幕和主機，操作簡單方便
10 安卓8.0系統支持，多主題系統隨時設置切換，開機LOGO設置自定義等功能
11 系統自帶，投屏，電子白板，批注等功能

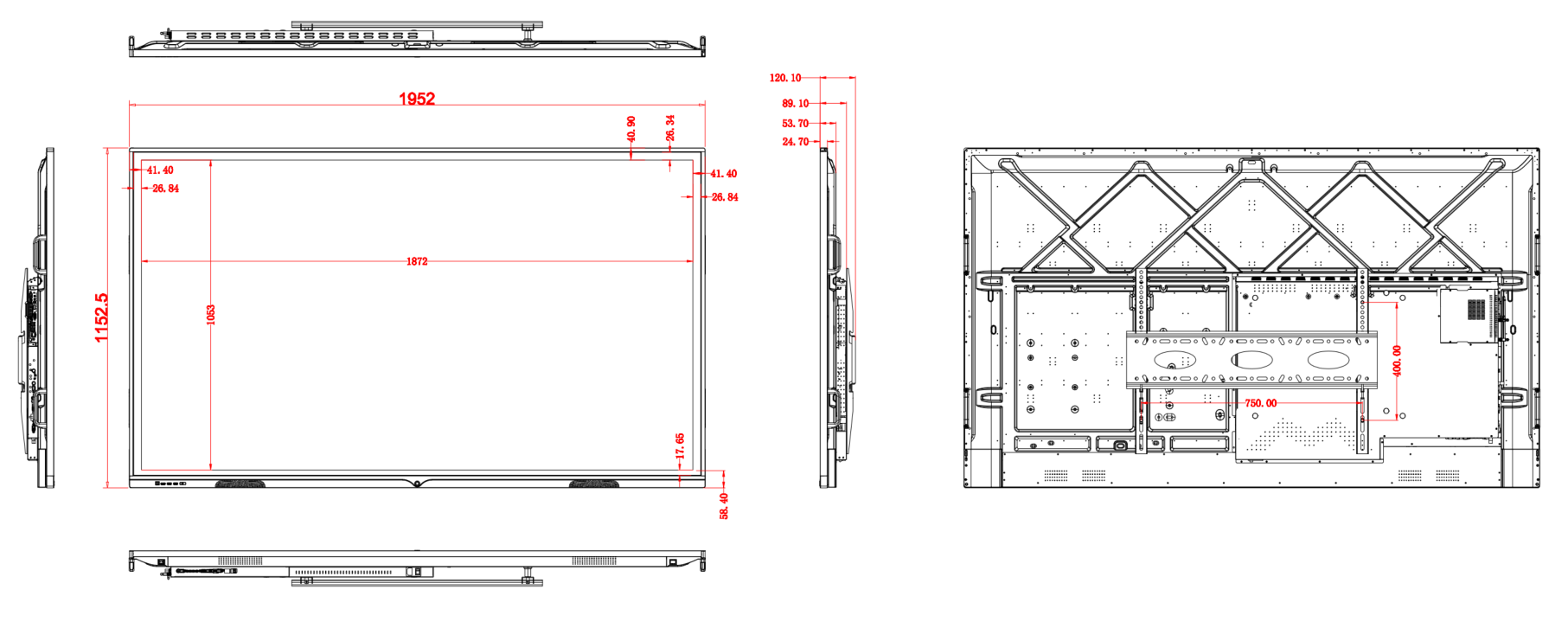

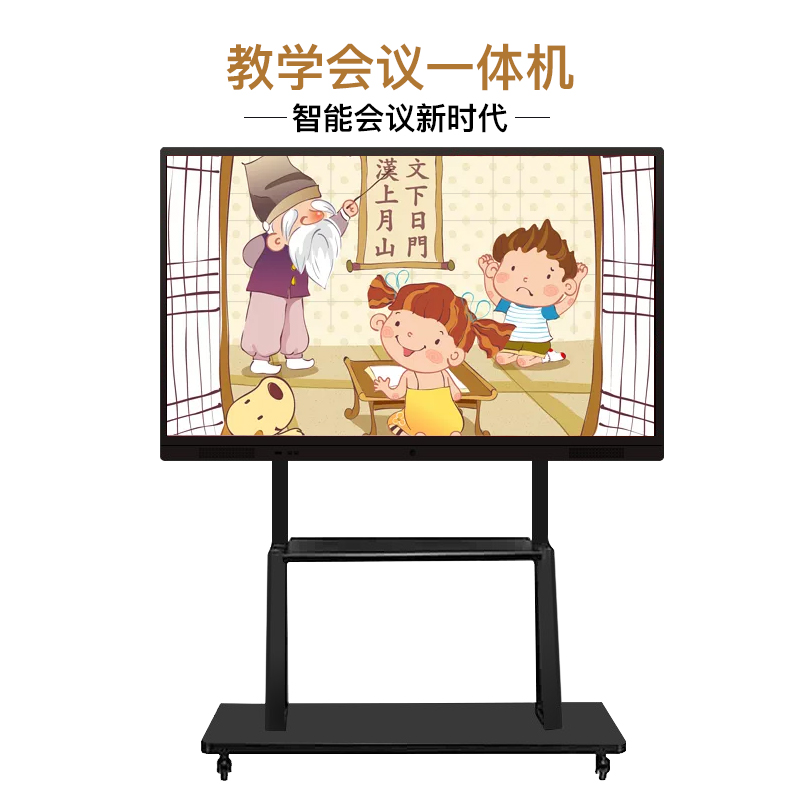

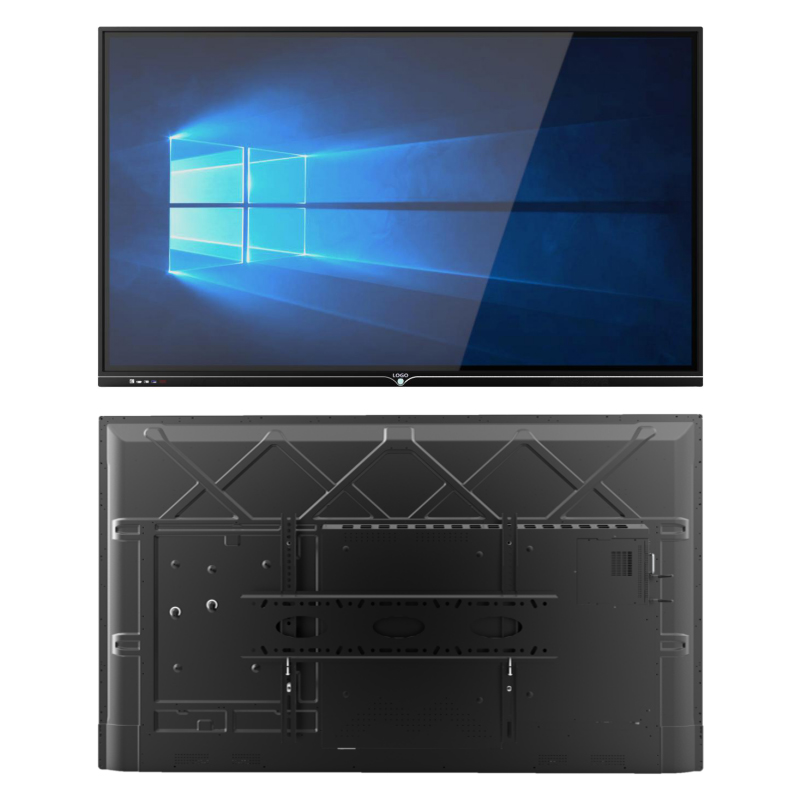

三、效果圖

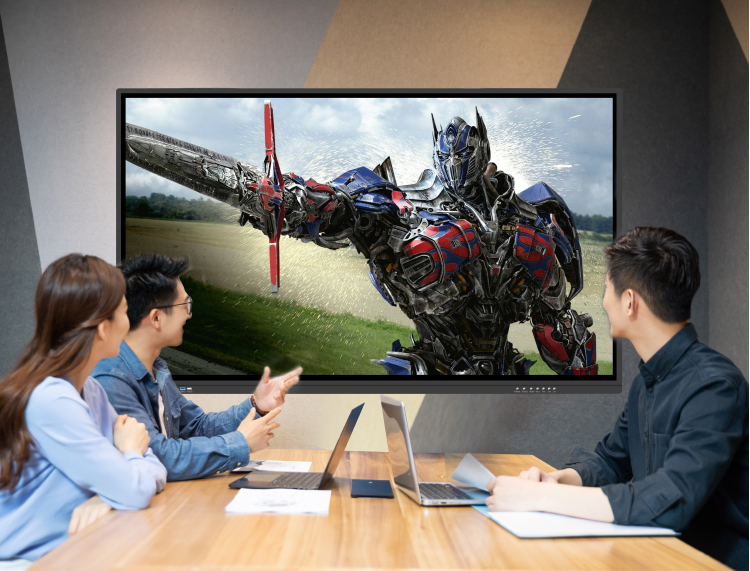

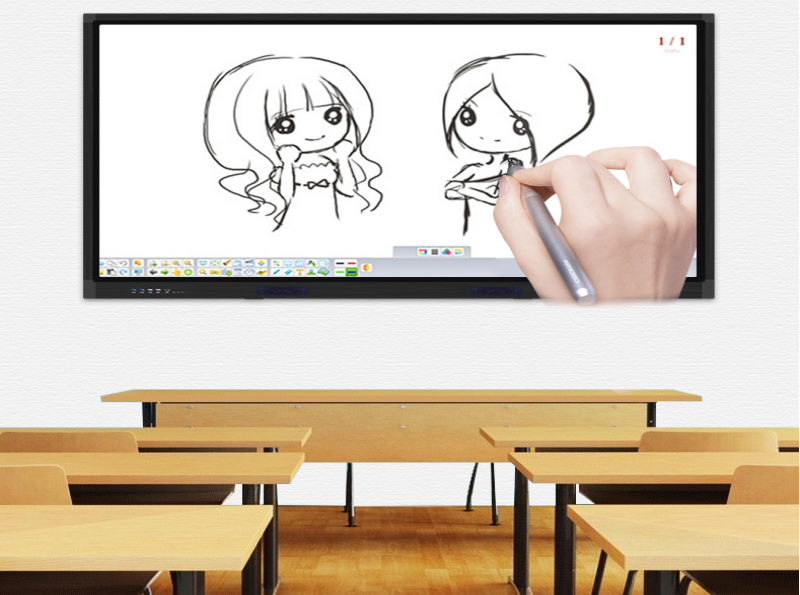

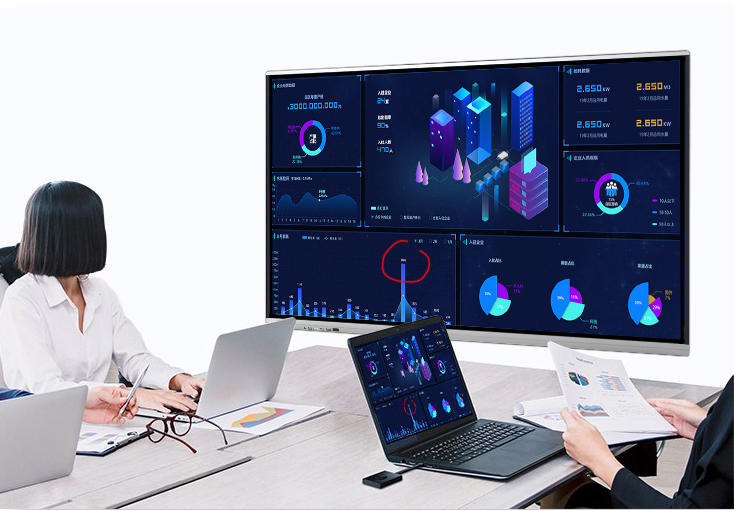

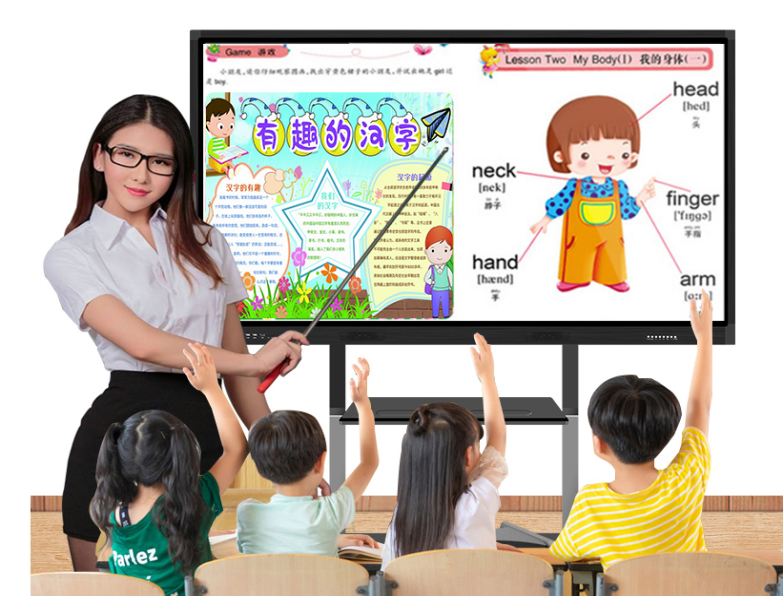

四、場景圖
尺寸 | 55寸 | 65 | 75寸 | 86寸 | |
顯 示 | 液晶面 板品牌 | 京東方 華星 | |||
背光類型 | DLED 直下式 | ||||
顯示類型 | 2D | ||||
點距 | 0.372 x 0.372mm | ||||
有效顯示面積 | 1208.6*677.9MM | 1428.2*803.2MM | 1652*930MM | 1872*1053MM | |
屏幕比例 | 16:9 | ||||
物理分辨率 | 3840x 2160 UHD | ||||
刷新率 | 60HZ | ||||
亮度 | 350cd/㎡(中心點） | ||||
對比度 | 1400：1（Typ.）透射 | ||||
顯示色彩 | 8 bit/16.7 Million | ||||
可視角度 | 178°,178° | ||||
響應時間 | 8ms | ||||
伴音輸出功率 | 8Ω8W x2 | ||||
觸 摸 | 觸摸類型 | 紅外觸摸屏 | |||
觸摸點數 | 20點 | ||||
觸摸嵌入方式 | 側邊嵌入式 | ||||
觸摸驅動方式 | HID免驅 | ||||
觸摸書寫 面材質 | 4mm鋼化玻璃+防眩光 | ||||
觸摸屏感 應方式 | 手指或其他非透明觸摸感應介質 | ||||
觸摸屏定 位分辨率 | 4096X4096 | ||||
響應速度 | <8ms | ||||
掃描速度 | 100Hz/秒 | ||||
光標速度 | 125P/S | ||||
觸摸精度 | ≦2mm | ||||
安裝維護方式 | 后置\側拆維護式 | ||||
觸摸支持 操作系統 | XP/Win7/ Win10/ LINUX/ Android | ||||
尺 寸 規 格 | 整機尺寸 | 1257.7*745.2*82.2MM | 1483.6*889.6*88.9MM | 1705.8*1013.5*88.9MM | 1952*1152.5*89.1MM |
含掛架尺寸 | 1257.7*745.2*103.5MM | 1483.6*889.6*119.9MM | 1705.8*1013.5*120.1MM | 1952*1152.5*120.1MM | |
嵌墻安裝 預留尺寸 | 1297.7*785.2*103.5MM | 1523.6*929.6*119.9MM | 1745.8*1053.5*120.1MM | 1992*1192.5*120.1MM | |
掛架孔距 | 400*400MM | 400*500MM | 600*400MM | 750*400MM | |
包裝尺寸 | 1366.6*185*891.5mm | 1600*205*1001.5MM | 1846*215*1180mm | 2092*215*1319mm | |
凈重/毛重 | 23.5/30.5KG | 37.2Kg/46Kg | 54/68.5Kg | 37.2Kg/46Kg | |
包裝方式 | 牛皮紙箱 | ||||
電 源 | 工作電壓 | 110~240V/50~60Hz | |||
功耗 | 180W | 240W | |||
待機功耗 | ≦0.5W | ||||
電源開關 | 后置 | ||||
電源類型 | 國標三插 | ||||
音 視 頻 格 式 | 音頻 | MPEG1/2 layer I/II,AC-3(需定制),AAC-Lc,WMA… | |||
視頻 | MPEG-2/4,AVS,H.264,H.265,TS,Realmedia… | ||||
圖片 | 支持JPG、BMP、PNG等各種圖片格式瀏覽并支持旋轉/幻燈片播放/圖片放大功能 | ||||
前 置 接 口 | USB1(OPS USB )/USB2(全通道共享USB)/TOUCH USB/HDMIIN | ||||
配 件 | 標配 | 壁掛架，膨脹螺絲，觸摸筆，保修卡，合格證，說明書 ，遙控器，國標三插電源線 | |||
選配 | 移動支架，伸縮教鞭，投屏器 | ||||
其 它 參 數 | 存儲環境 | 溫度：-20℃~60℃;濕度：10%RH~90%RH | |||
工作環境 | 溫度：-10℃~55℃；濕度：10%RH~90%RH | ||||
使用壽命 | ≧50000小時 | ||||
2. Android方案配置參數
Chip | CPU | GPU | Android version | RAM | Flash | WIFI | Bluetooth | ||
MSD658 | Cortex A53*4 1.5GHz | T720MP2 | Android6.0 | 1G DDR3 | 8G | 2.4G | 無 | ||
輸入 接口 | RJ45 /Touch usb /RS232 /YPBPR /AV /VGA /VGA AUDIO /HDMI*2/USB2.0*2/RF/SD card/MIC | ||||||||
輸出 接口 | SPDIF OUT/EARPHONE/AV OUT | ||||||||
MSD648 | Cortex A53*4 1.5GHz | T720MP2 | Android6.0 | 2G DDR3 | 8G | 2.4GHZ +5G | 無 | ||
輸入 接口 | RJ45/Touch usb /RS232 /YPBPR /AV/VGA /VGA AUDIO/HDMI *2/USB2.0*2/RF/SD card/MIC | ||||||||
輸出 接口 | SPDIF OUT/EARPHONE/AV OUT | ||||||||
HI3751 V811
| Dual-core A73 and dual-core A53 ，1.5GHz | Quad-core MaliG51 | Android8.0 | 4G DDR4 | 32G | 2.4GHZ+5G | 有 | ||
輸入 接口 | RS232/RJ45/MIC/AV/VGA AUDIO/VGA/TYPE-C/TOUCH USB/HDMI*2/SD/USB3.0*2 | ||||||||
輸出 接口 | HDMI/SPDIF/Earphone/AV | ||||||||
MSD848（8386） | Dual-core A73 and dual-core A53 1.5GHZ | G51MP | Android8.0 | 2G DDR3 | 16G | 2.4GHZ +5G | 無 | ||
輸入 接口 | RJ45/HDMI*2/TOUCH USB*1/VGA*1/VGA AUDIO IN*1/ YPBPR*1/AV*1/TV*1 | ||||||||
輸出 接口 | SPDIF*1Earphone*1 | ||||||||
3. X86 OPS方案配置參數
方案 | 處理器 | 芯片組 | 顯卡 | 內存 | 硬盤 | WIFI |
I3 二代 | Intel Core 雙核 2310M主頻2.1 GHz/ 2350M主頻2.3GHz/ 2370M主頻2.4GHz | Intel QS67 | Intel Hd3000 | DDR3 4/8G
| MSATA 128/256/ 500G | 2.4GHZ +5G |
I3 三代 | Intel Core 雙核 3110M主頻2.4 GHz/ 3120M主頻2.5GHz/ 3230M主頻2.5GHz | Intel QS67 | Intel HD4000 | DDR3 4/8G
| MSATA 128/256/ 500G | 2.4GHZ +5G |
I3 四代
| Intel Core 雙核 4130 主頻3.4GHz/ 4160 主頻3.6GHz/ 4170 主頻3.7GHz | Intel H81 | Intel HD4400 | DDR3 4/8/16GB | MSATA 128/256/ 500G | 2.4GHZ +5G |
I5 二代 | Intel Core 雙核 2410M 主頻 2.1GHz/ 2450M 主頻2.4GHz/ 2520M 主頻2.5GHz | Intel QS67 | Intel HD3000 | DDR3 4/8GB | MSATA 128/256/ 500G | 2.4GHZ +5G |
I5 三代 | Intel Core 雙核 3210M 主頻 2.5GHz/ 3230M 主頻2.6GHz | Intel QS67 | Intel HD4000 | DDR3 4/8GB | MSATA 128/256/ 500G | 2.4GHZ +5G |
I5 四代 | Intel Core 雙核 4430主頻3.0GHz/ 4460 主頻3.2GHz | Intel H81 | Intel HD4400 | DDR3 4/8/16GB | MSATA 128/256/ 500G | 2.4GHZ +5G |
I5 四代 | Intel Core 雙核 4200M主頻2.5GHz/ 4210M 主頻2.7GHz | Intel HM86 | Intel HD4600 | DDR3 4GB/8GB | MSATA 128/256/ 500G | 2.4GHZ +5G |
I7 二代 | Intel Core雙核 2620M 主頻 2.7 GHz/ 2340M 主頻2.8GHz | IntelQS67 | Intel HD3000 | DDR3 4GB/8GB | MSATA 128/256/ 500G | 2.4GHZ +5G |
I7 三代 | Intel Core 雙核 3520M 主頻 2.9GHz/ 3540M 主頻3.0GHz | Intel QS67 | Intel HD4000 | DDR3 4GB/8GB | MSATA 128/256/ 500G | 2.4GHZ +5G |
接口：HDMI OUT*1, VGA*1, RJ45*1, AIDEO*1. MIC*1, USB 2.0*4, USB3.0*2 外形尺寸：194mmx180mmx42mm/33MM | ||||||
